您當前的位置：網站首頁>赤泥>赤泥發(fā)泡保溫材料，資源化利用

赤泥發(fā)泡保溫材料，資源化利用

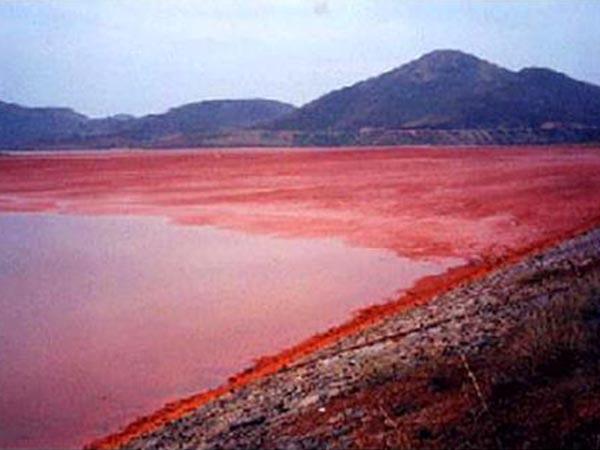

赤泥具有潛在的社會、經濟及環(huán)保效益，如果沒有好好利用的話，不會實現資源化利用，研制的赤泥燒結輕質材料,具有質輕高 強、保溫隔熱、防火性能好等特點,適合用于輕質保溫墻材領域,應用前景廣闊。赤泥發(fā)泡保溫材料，實現資源化利用。

以赤泥、粉煤灰、石英砂等為主要原材料,經摻加物理泡沫、澆注、 煅燒等工藝制備了赤泥輕質保溫材料,研究了煅燒溫度及升溫速率對其性能的影響，,研究了煅燒溫度及升溫速率對其性能的影響;利用掃描電子顯微鏡觀察其微觀形貌,并探討其燒結機理。

結果表明:在最佳煅 燒溫度1 150℃,最佳升溫速率6℃/min條件下制備的赤泥輕質保溫材料,其堆積密度為527 kg/m3,收縮率為5.7％,抗壓強度和抗折強度分別為3.4 MPa和2.2 MPa,導熱系數為0.105 W/(m·K),孔隙率(體積分數)為33.61％。

公開了一種發(fā)泡保溫材料的生產方法，包括如下步驟：(1)采用煙氣處理劑對煙氣進行干法脫硫脫硝，從而形成脫硫脫硝廢渣；所述煙氣處理劑包括赤泥粉和納米級金屬氧化物；

(2)將所述脫硫脫硝廢渣與固體廢物、氧化鎂、發(fā)泡劑、穩(wěn)泡劑和廢水混合均勻，從而形成混合料；其中脫硫脫硝廢渣、固體廢物、氧化鎂、發(fā)泡劑和穩(wěn)泡劑的重量比為40～70:10～65:1.5～3.5:2.0～3.0:1.0～2.0；(3)將所述混合料經過發(fā)泡和養(yǎng)護，從而形成發(fā)泡保溫材料。本發(fā)明的方法實現了赤泥的資源化利用，降低了生產成本，且能夠制得優(yōu)質的發(fā)泡保溫材料。


通過以上的了解我們知道了赤泥實現資源化利用不是空談，利用赤泥制造保溫棉既可實現廢物利用，又可減少鋁廠處理赤泥的困擾，并且成本還可以降低至少30%。我們將實現對赤泥的其他開發(fā)利用進行研究。
